MM32F103C8T6使用高性能的ARM CortexTM-M3 為內核的32 位微控制器，工作頻率最高可達168MHZ，內置高速存儲器，豐富的增強型I/O 端口和外設連接到外部總線。該產品系列工作電壓為2.0V~ 5.5V，工作溫度范圍包含-40?C~ +85?C 常規型和-40?C~+105?C 擴展型。多種省電工作模式保證低功耗應用的要求。本產品提供LQFP100、LQFP64、LQFP48、LQFP32 和QFN32 共5 種封裝形式；根據不同的封裝形式，器件中的外設配置不盡相同。該產品器件完美兼容意法半導體MCU型號STM32F103C8T6。靈動總代理英尚微支持供樣及開發板測試。

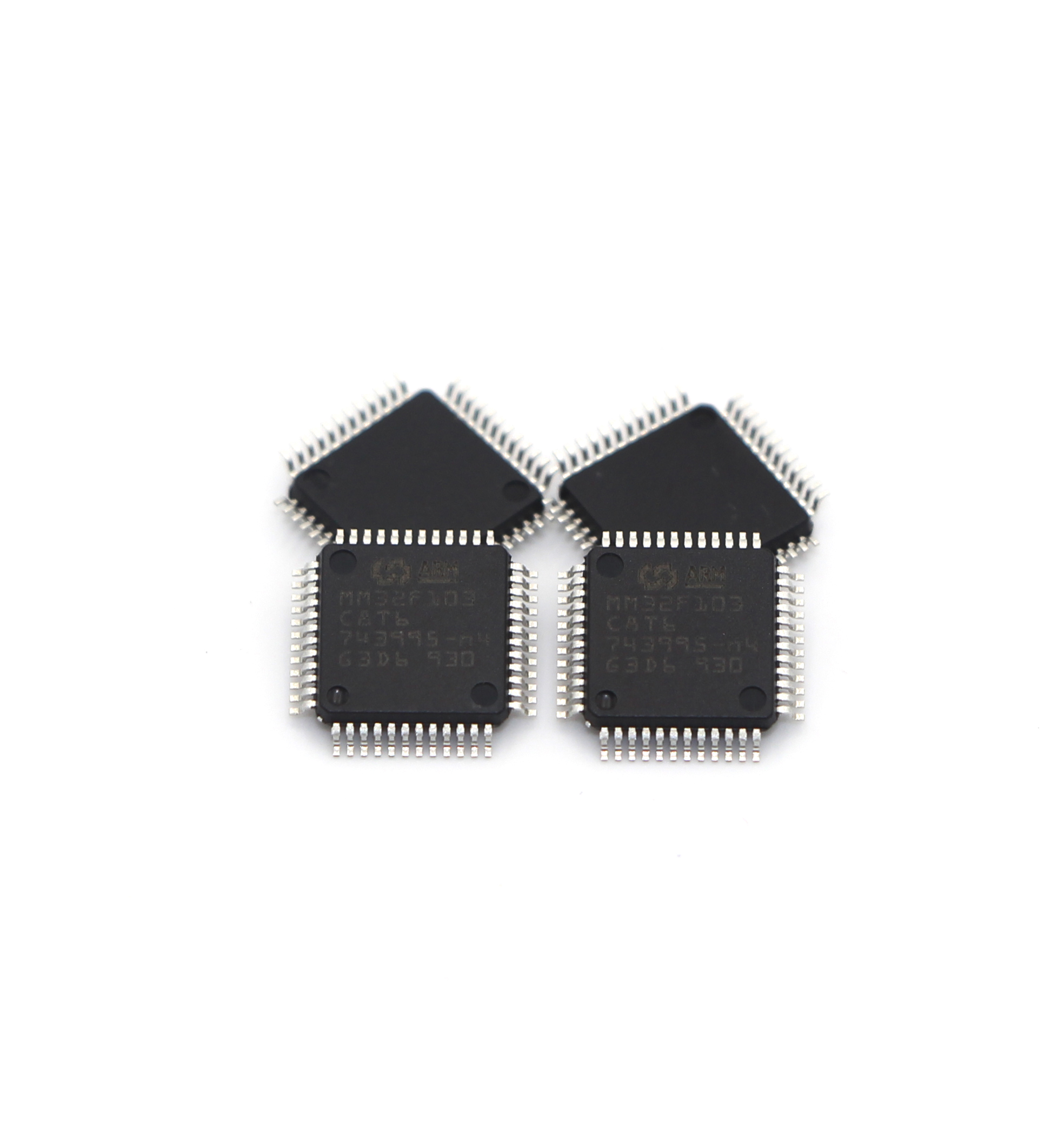

產品圖

應用范圍
• 電機驅動和應用控制
• 醫療和手持設備
• PC 游戲外設和GPS 平臺
• 工業應用：可編程控制器（PLC）、變頻器、打印機和掃描儀
• 警報系統、視頻對講、和暖氣通風空調系統等

產品特性
• 內核與系統
– 32 位ARM  CortexTM-M3 處理器內核
– 標準工作頻率可達96MHZ
– 最高工作頻率可達168MHZ
• 存儲器
– 高達512K 字節的閃存程序存儲器
– 高達128K 字節的SRAM
• 時鐘、復位和電源管理
– 2.0V ~ 5.5V 供電
– 上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
– 外部2~ 24MHz 高速晶體振蕩器
– 內嵌經出廠調校的48MHz 高速振蕩器
– PLL 支持CPU 最高運行在168MHZ
– 外部32.768KHz 低速振蕩器
• 低功耗
– 睡眠、停機和待機模式
– VBAT 為RTC 和后備寄存器供電
• 1 個12 位模數轉換器，1μS 轉換時間（多達7 個輸入通道）
– 轉換范圍：0 ~ VDDA
– 支持采樣時間和分辨率配置
– 片上溫度傳感器
– 片上電壓傳感器
• 2 個比較器
• 12 通道DMA 控制器
– 支持的外設：Timer、ADC、UART、I2C、SPI、USB 和SDIO
• 多達80 個快速I(mǎi)/O 端口：
– 所有I/O 口可以映像到16 個外部中斷
– 所有端口均可輸入輸出5V 信號
• 調試模式
– 串行單線調試（SWD）和JTAG 接口
• 多達11 個定時器
– 2 個16 位4 通道高級控制定時器，有4 通道PWM 輸出，以及死區生成和緊急停止功能
– 2 個16 位定時器和2 個32 位定時器，有高達4 個輸入捕獲/輸出比較，可用于IR 控制解碼
– 2 個16 位定時器，有1 個輸入捕獲/輸出比較和1 個OCN，死區生成，緊急停止，調制器門電路用于IR 控制
– 2 個看門狗定時器（獨立的和窗口型的）
– 系統時間定時器：24 位自減型計數器
• 多達16 個通信接口
– 8 個UART 接口
– 2 個I2C 接口
– 3 個SPI 接口
– 1 個CAN 接口
– 1 個USB device 接口
– 1 個SDIO 接口
• 96 位的芯片唯一ID（UID）
• 采用LQFP100、LQFP64、LQFP48、LQFP32 和QFN32 封裝

主要器件


eries	CPU Core	Part Number	Package	Flash	RAM	Max. Speed	GPIO	USB 2.0FS	12b ADC	12b DAC
MM32F103	Cortex-M3	MM32F103K8U6	QFN32	64KB	20KB	96MHz	25	Dev.	10	N
MM32F103	Cortex-M3	MM32F103K8T6	LQFP32	64KB	20KB	96MHz	23	Dev.	10	N
MM32F103	Cortex-M3	MM32F103C8T6	LQFP48	64KB	20KB	96MHz	37	Dev.	10	Y
MM32F103	Cortex-M3	MM32F103R8T6	LQFP64	64KB	20KB	96MHz	51	Dev.	16	N
MM32F103	Cortex-M3	MM32F103KBU6	QFN32	128KB	20KB	96MHz	25	Dev.	10	N
MM32F103	Cortex-M3	MM32F103KBT6	LQFP32	128KB	20KB	96MHz	23	Dev.	10	N
MM32F103	Cortex-M3	MM32F103CBT6	LQFP48	128KB	20KB	96MHz	37	Dev.	10	Y
MM32F103	Cortex-M3	MM32F103RBT6	LQFP64	128KB	20KB	96MHz	51	Dev.	16	N
