CC6920是一款高性能霍爾效應電流傳感器，可以滿足組串型光伏并網逆變器電流檢測的使用要求，CC6920可以更為有效的為交流（AC）或者直流（DC）電流檢測方案，廣泛應用于工業，消費類及通信類設備。英尚微電子提供樣品測試及技術支持。

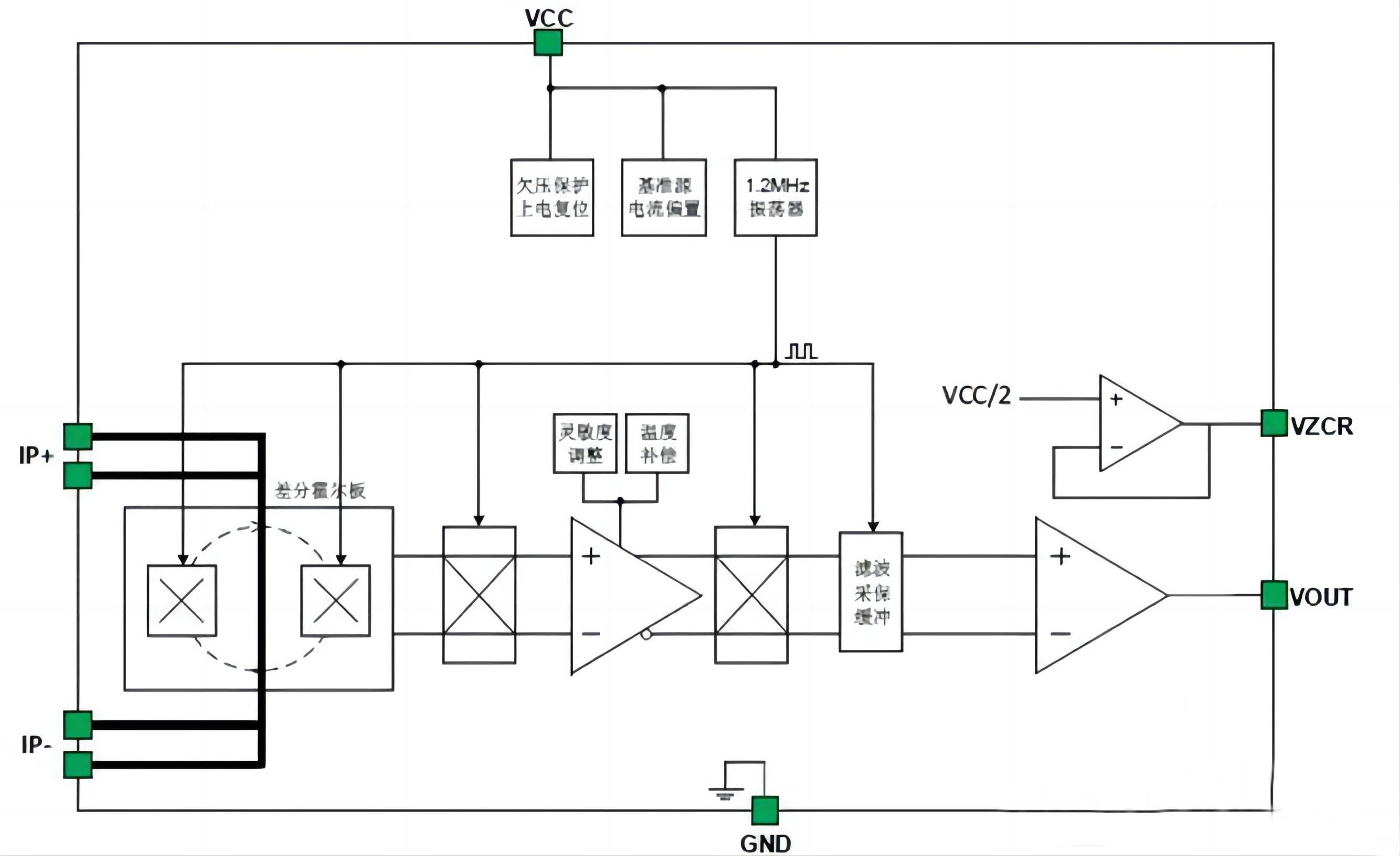

    CC6920功能框圖

    CC6920內部集成的差分共模抑制電路可以讓芯片輸出不受外部干擾磁信號影響，集成的動態失調消除電路使IC的靈敏度不受外界壓力和IC封裝應力的影響。工作溫度范圍-40~125°C，符合RoHS相關指令規范。該器件的主要特性為：
    •測量精度高，采用無磁框架，無磁滯；
    •抗干擾能力好，內部采用差分霍爾結構，可以抵抗外部電磁干擾；
    •損耗低，可提供5A，10A，20A，30A，40A等量程；
    •可實現4000VRMS電氣隔離；
    •帶寬高達250KHz，階躍響應時間1.2us；
    •常溫輸出誤差0.5%，全溫度范圍誤差3%；
    •線性度優于0.2%，測量精確

    更多單芯片電流傳感器選型表http://www.6dkj.net/list-859-1.html


本文關鍵詞：電流傳感器,CC6960,霍爾電流傳感器

相關文章：電流傳感器應用----光伏逆變器
